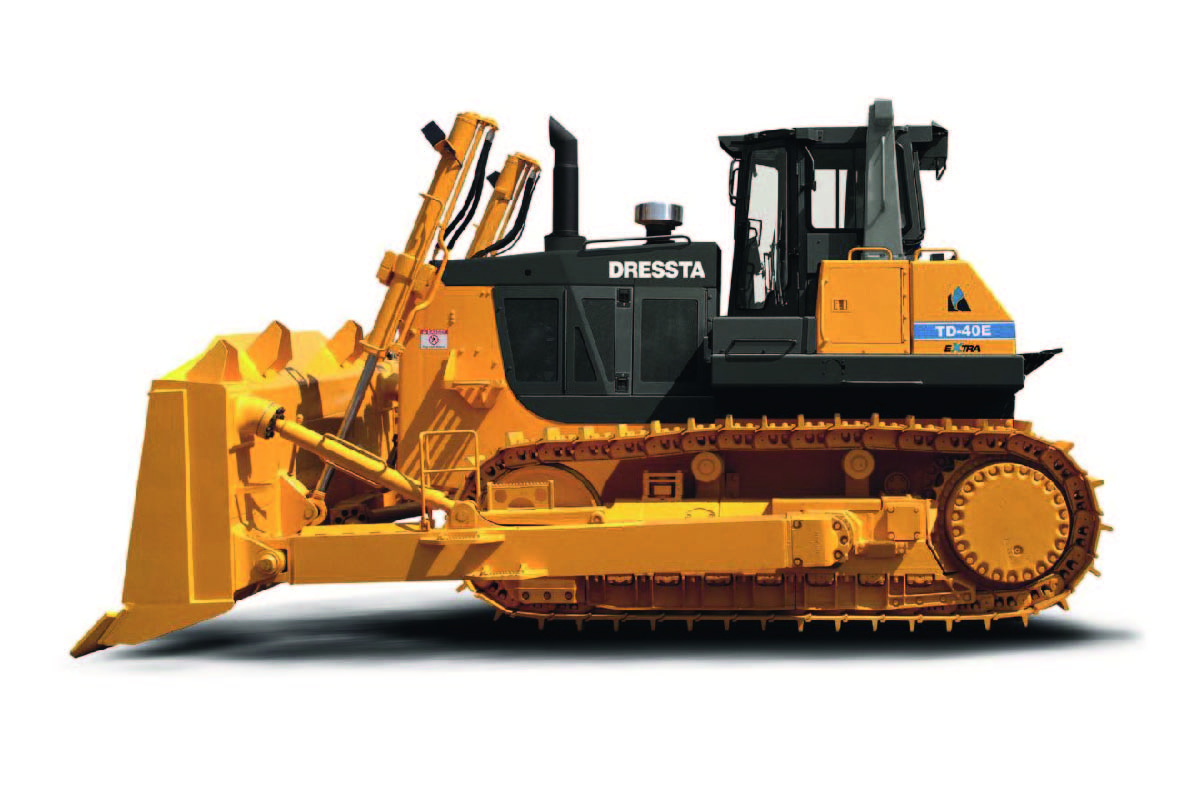

TD-40E EXTRA

OPTIMALES LEISTUNGS-GEWICHT-VERHÄLTNIS FÜR UNÜBERTROFFENE TRAKTION & DEICHSELZUG…
Der TD-40E Extra setzt Maßstäbe für andere und ist das Ergebnis der Erfahrung von DRESSTA in der Entwicklung hocheffizienter und produktiver Planierraupen.

Die beim TD-40E Extra verwendeten Konstruktionskonzepte umfassen die Optimierung der Gewichtsverteilung, den modularen Aufbau und die Verwendung eines einteiligen Hauptrahmens, eines Lenkantriebs mit zwei Geschwindigkeiten und eines 3-Punkt-Schienenmontagesystems. Eine optimale Leistung wird erreicht, wenn das Maschinengewicht auf die Leistung abgestimmt ist, und der TD-40E Extra bietet ein unübertroffenes Gleichgewicht zwischen Gewicht für Traktion und Leistung für eine unübertroffene Zugkraft.

TD-40E XP

OPTIMALES LEISTUNGS-GEWICHT-VERHÄLTNIS FÜR UNÜBERTROFFENE TRAKTION & DEICHSELZUG…
Der TD-40E XP setzt Maßstäbe, denen andere folgen werden, und ist das Ergebnis der Erfahrung von DRESSTA bei der Entwicklung hocheffizienter und produktiver Planierraupen.

Die beim TD-40E XP verwendeten Konstruktionskonzepte umfassen die Optimierung der Gewichtsverteilung, den modularen Aufbau und die Verwendung eines einteiligen Hauptrahmens, eines Lenkantriebs mit zwei Geschwindigkeiten und eines 3-Punkt-Schienenmontagesystems. Optimale Leistung wird erreicht, wenn das Maschinengewicht auf die Leistung abgestimmt ist und der TD-40E XP ein unübertroffenes Gleichgewicht zwischen Gewicht für Traktion und Leistung für eine unübertroffene Zugkraft bietet.

TD-40R

OPTIMALES LEISTUNGS-GEWICHT-VERHÄLTNIS FÜR UNÜBERTROFFENE TRAKTION & DEICHSELZUG…
Der TD-40R Extra setzt Maßstäbe für andere und ist das Ergebnis der Erfahrung von DRESSTA in der Entwicklung hocheffizienter und produktiver Planierraupen.

Die beim TD-40R Extra verwendeten Designkonzepte umfassen die Optimierung der Gewichtsverteilung, den modularen Aufbau und die Verwendung eines einteiligen Hauptrahmens, eines Lenkantriebs mit zwei Geschwindigkeiten und eines 3-Punkt-Schienenmontagesystems. Eine optimale Leistung wird erreicht, wenn das Maschinengewicht auf die Leistung abgestimmt ist, und der TD-40R Extra bietet ein unübertroffenes Gleichgewicht zwischen Gewicht für Traktion und Leistung für eine unübertroffene Zugkraft.

MERKMALE UND VORTEILE

ARBEITSGERÄTE

SCHILDE

Das Standard-Semi-U-Blattdesign kombiniert die Durchdringungsfähigkeit einer geraden Klinge mit der erhöhten Kapazität, die durch kurze Flügel bereitgestellt wird. Es wird für schwere Anwendungen wie Bergbau und Straßenbau eingesetzt.
Das Full-U-Schild ermöglicht eine großvolumige Bewegung von leichten, nicht kohäsiven Materialien wie Kohle und Holzspänen.

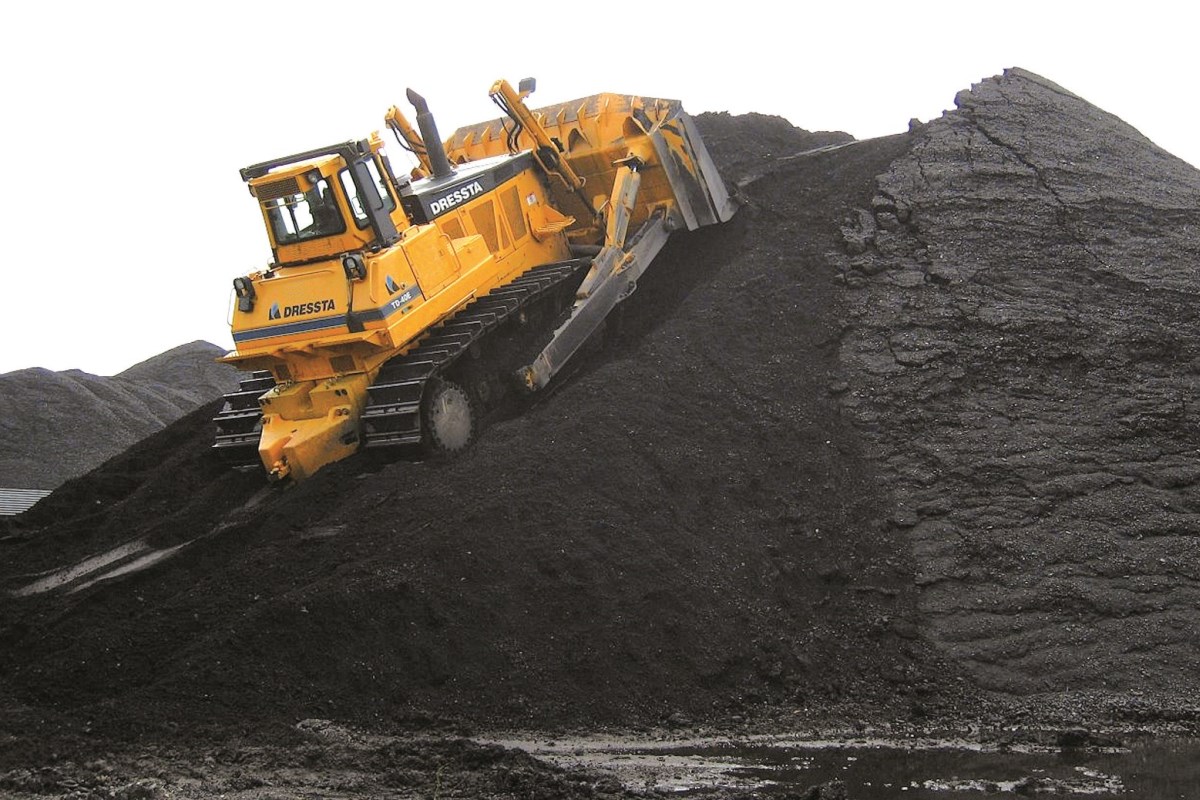

Coal Blade für eine hervorragende Haldenproduktivität. Seine Länge, Höhe und Flügelwinkel wurden speziell für das Planieren von Kohle mit hoher Produktion entwickelt. Die Klingentasche ist an der richtigen Stelle, um eine lebendige, rollende Last zu liefern. Verlängerte Endplatten tragen dazu bei, Lasten einzudämmen und seitliches Verschütten zu vermeiden.

AUFREIßER

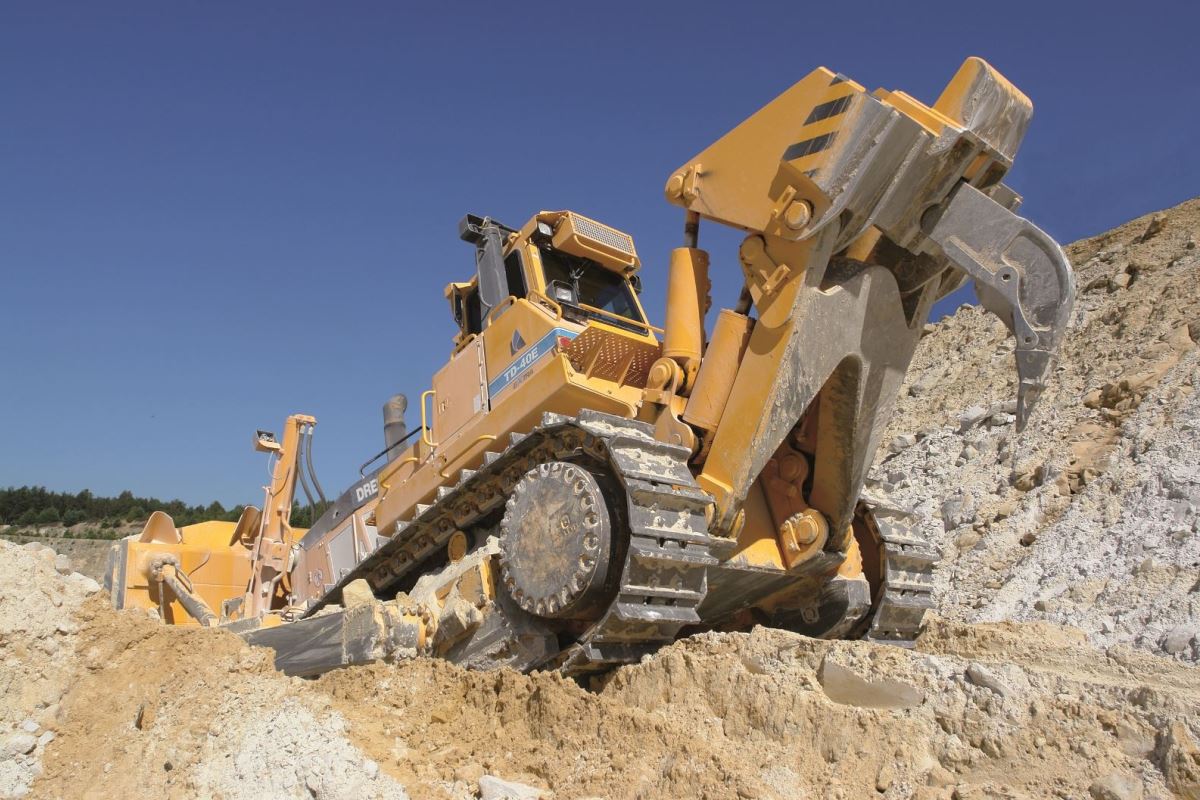

Der verstellbare Parallelogramm-Aufreißer mit mehreren Zinken bietet eine hervorragende Eindringtiefe von 1000 mm (39”) in extrem zähe Materialien und kann mit bis zu 3 Zinken verwendet werden, die auf zwei vertikale Positionen eingestellt sind. Die Einzahn-Aufreißeroption bietet einen Standardschaft mit 1290 mm (51”) Eindringtiefe und eine Option mit tiefem Schaft mit einer außergewöhnlichen 1670 mm (66”) Eindringtiefe, wodurch die bemerkenswerte Zugkraft der Maschine voll genutzt werden kann.

MOTOR

Der TD-40E Extra wird von einem Dieselmotor angetrieben, der hervorragende Leistung und Drehmoment liefert;

Hochleistungs-Dieselmotor Cummins QSK 19 Liter Tier 3 /EU Stufe IIIA.
6-Zylinder-Viertakt-Reihenmotor mit Direkteinspritzung, Turbolader und Ladeluftkühlung (CAC) mit einer Nettoleistung von 384 kW (515 PS) bei einer Nenndrehzahl von 2000 U/min

GETRIEBE

Getriebesystem, das die Geschwindigkeit automatisch an die Lastbedingungen anpasst, um eine optimale Schubkraft zu erzielen, Stöße im Antriebsstrang zu vermeiden, das erforderliche Drehmoment zu vervielfachen und gleichzeitig 6 Vorwärts- und 6 Rückwärtsgänge bereitzustellen.

Drehmomentwandler
3-Gang-Lastschaltgetriebe
2-Gang-Lenkantrieb
Achsantrieb mit doppelter Untersetzung
Der modular aufgebaute Antriebsstrang umfasst Motor, Drehmomentwandler, Getriebe, Lenkantrieb und Achsantriebe. Komponenten können ohne Ölverlust einfach entfernt und wieder montiert werden, wodurch eine maximale Maschinenverfügbarkeit gewährleistet wird.

HYDRAULIK

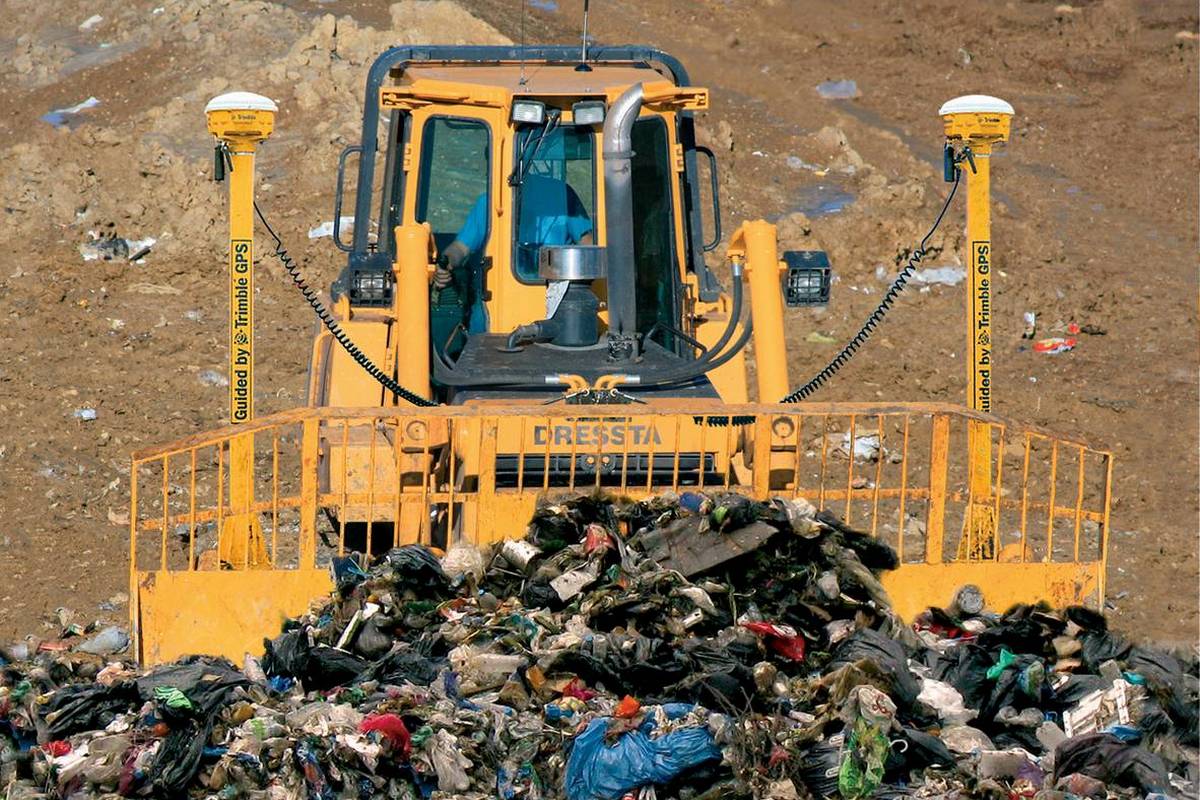

Ein bewährtes Mehrpumpensystem und ein Hochleistungs-Hydraulikreservoir für verbesserte Kühlung. Schlauch- und Rohrführungen sind zugänglich und dennoch gut geschützt, um versehentliche Beschädigungen zu vermeiden. Die Trimble Ready-Option ist auf Werksbestellung erhältlich.

Das Zweigang-Lenkmodul der Dressta-Planierraupen hält die Leistung auf beiden Ketten aufrecht – zu jeder Zeit. Sie profitieren von einer erheblich verbesserten Traktion, um Lasten mühelos, schnell und reibungslos durch Kurven zu schieben.

KABINE

Die 6-seitige Deluxe-ROPS/FOPS-Kabine mit vergrößerter Glasfläche bietet eine klare und direkte Sicht auf Schild und Aufreißer. Die komfortable, schallgedämpfte Druckkabine ist ausgestattet mit:

Effizientes Umluftsystem
Klimaanlage und Heizung mit mehreren Lüftungsöffnungen
Luftgefederter Deluxe-Sitz mit verstellbaren Armlehnen. Der Sitz lässt sich um 14 Grad nach rechts schwenken, um den Aufreißer besser sehen zu können
Ergonomisch gestaltete Joystick-Steuerungen für Richtungs-, Planierschild- und Aufreißeroperationen.

ROBUSTER UNTERWAGEN

Das DRESSTA Mainframe- und Kettenrahmensystem gewährleistet eine hervorragende Maschinenbalance für Planier-, Reiß- oder Endplanieranwendungen.

Hauptrahmen – eine einteilige Schweißkonstruktion, die aus Vorderrahmen, Hinterrahmen und Ausgleichsstange besteht. Das robuste Design des Hauptrahmens absorbiert Stoßbelastungen und Torsionskräfte, um eine lange Lebensdauer zu gewährleisten.
Hochwertige abgedichtete und lebensdauergeschmierte Laufrollen
Hochleistungs-Umlenkrollen und Kettenspanner
Raupen – Hochwertige, langlebige Raupen für harte Arbeitsbedingungen;

Raupenkette – Glieder aus gesenkgeschmiedeter Stahllegierung und verstrebt, um Verdrehungen und Arbeitsbelastungen standzuhalten.
Bodenplatten – Eine große Auswahl an Bodenplattenbreiten hilft, den TD-40E Extra perfekt an alle Arten von Bodenverhältnissen anzupassen.
Dressta geschmiertes Schienensystem (LTS)
Raupenkettenführungen und Laufrollenschutz – Raupenkettenführungen gehören zur Standardausstattung und Laufrollenschutz in voller Länge ist optional.

Aufhängungssystem – 3-Punkt-Aufhängungssystem bestehend aus zwei Drehachsen und Ausgleichsstange.
