OPTIMALES LEISTUNGS-GEWICHT-VERHÄLTNIS FÜR UNÜBERTROFFENE TRAKTION & DEICHSELZUG…

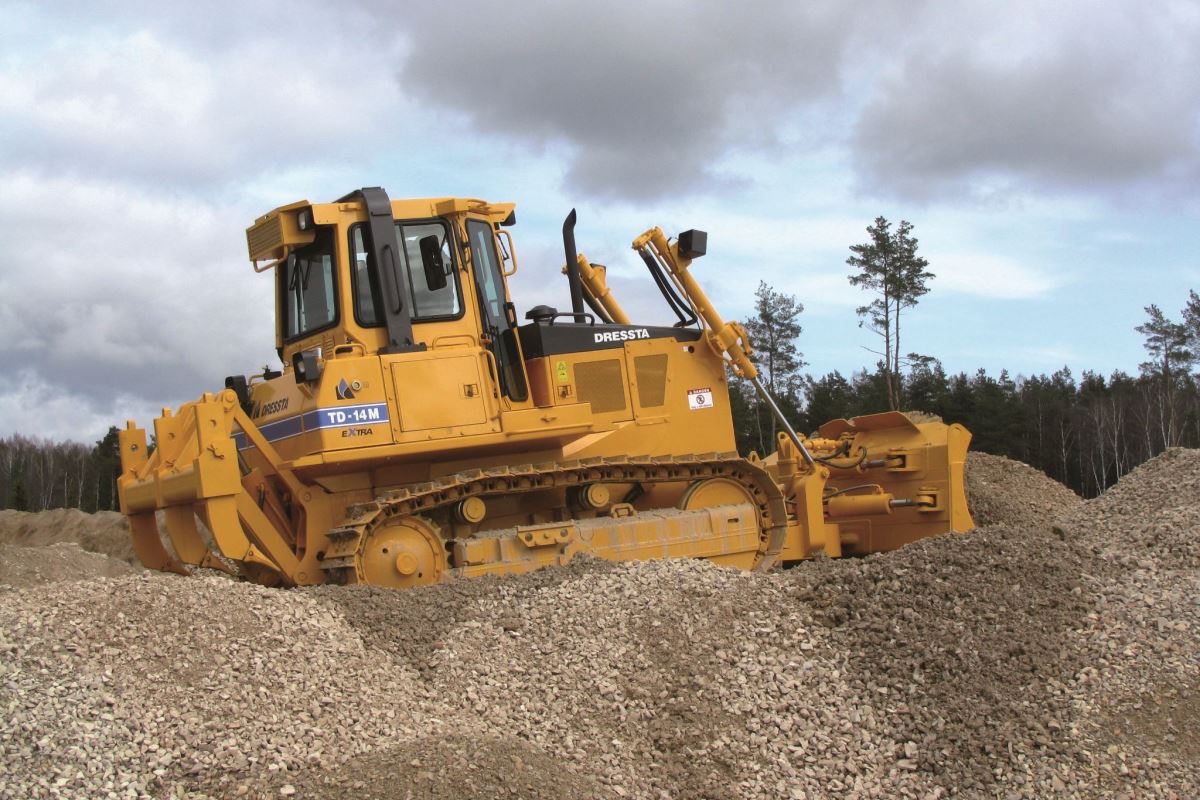

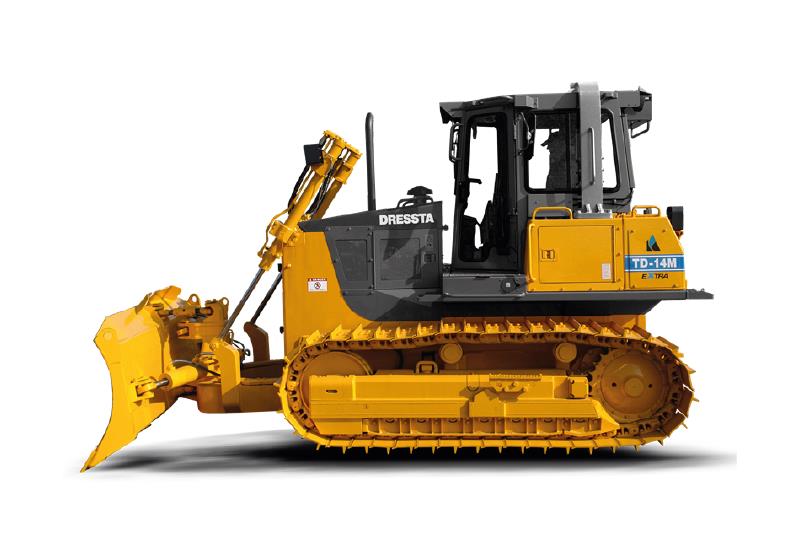

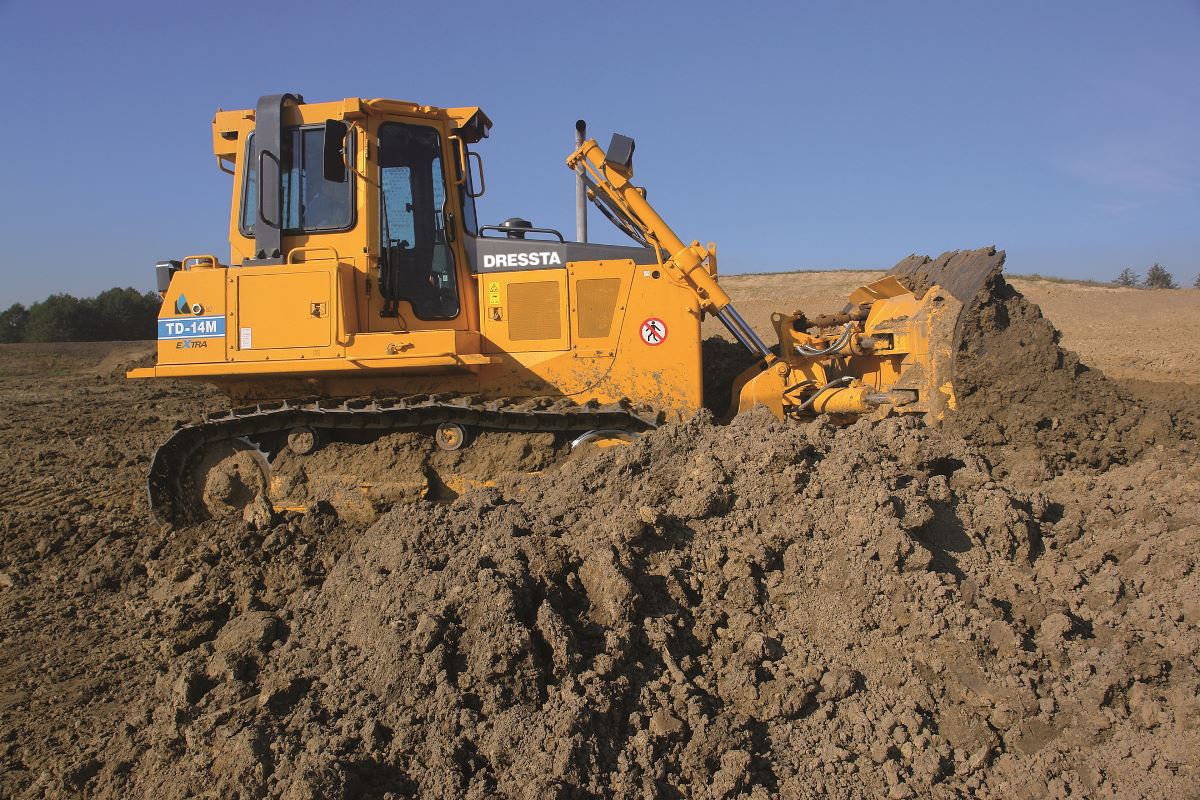

Der TD-14M Extra setzt Maßstäbe für andere und ist das Ergebnis der Erfahrung von DRESSTA in der Entwicklung hocheffizienter und produktiver Planierraupen.

Die beim TD-14M Extra verwendeten Konstruktionskonzepte umfassen die Optimierung der Gewichtsverteilung, den modularen Aufbau und die Verwendung eines einteiligen Hauptrahmens, eines Lenkantriebs mit zwei Geschwindigkeiten und eines 3-Punkt-Schienenmontagesystems. Eine optimale Leistung wird erreicht, wenn das Maschinengewicht auf die Leistung abgestimmt ist, und der TD-14M Extra bietet ein unübertroffenes Gleichgewicht zwischen Gewicht für Traktion und Leistung für eine unübertroffene Zugkraft.

MERKMALE UND VORTEILE

KLINGEN

Das Standard-Semi-U-Blattdesign kombiniert die Durchdringungsfähigkeit einer geraden Klinge mit der erhöhten Kapazität, die durch kurze Flügel bereitgestellt wird. Es wird für schwere Anwendungen wie Bergbau und Straßenbau eingesetzt.
Das 6-Wege-Schild ermöglicht es dem Bediener, sofort einen Ausgleich für abschüssiges Gelände, die Art der durchgeführten Arbeit und die Art des zu düngenden Materials vorzunehmen.
MESSERAUSWAHL SEMI-U 6-WEGE
UNTERWAGEN STD & LT STD & LT
KLINGENKAPAZITÄT
SAE J1265 4,28 m3
(5,6 yd3 3,2 m3
(4,2 m3)
Aufreißer
Der verstellbare Parallelogramm-Aufreißer mit mehreren Zinken bietet eine hervorragende Eindringtiefe von 660 mm (26 Zoll) in extrem zähe Materialien und kann mit bis zu 3 Zinken verwendet werden, die auf zwei vertikale Positionen eingestellt sind.

MOTOR

Der TD-14M Extra wird von einem Dieselmotor angetrieben, der hervorragende Leistung und Drehmoment liefert;

Cummins QSB 6,7-Liter-Hochleistungsdieselmotor gemäß Tier 3/EU Stufe IIIA.
6-Zylinder-Viertakt-Reihenmotor mit Direkteinspritzung, Turbolader und Ladeluftkühlung (CAC) mit einer Nettoleistung von 120 kW (160 PS) bei einer Nenndrehzahl von 1800 U/min

ÜBERTRAGUNG

Getriebesystem, das die Geschwindigkeit automatisch an die Lastbedingungen anpasst, um eine optimale Schubkraft zu erzielen, Stöße im Antriebsstrang zu vermeiden, das erforderliche Drehmoment zu vervielfachen und gleichzeitig 6 Vorwärts- und 6 Rückwärtsgänge bereitzustellen.

Drehmomentwandler
3-Gang-Lastschaltgetriebe
2-Gang-Lenkantrieb
Achsantrieb mit doppelter Untersetzung
Der modular aufgebaute Antriebsstrang umfasst Motor, Drehmomentwandler, Getriebe, Lenkantrieb und Achsantriebe. Komponenten können ohne Ölverlust einfach entfernt und wieder montiert werden, wodurch eine maximale Maschinenverfügbarkeit gewährleistet wird.

HYDRAULIK

Ein bewährtes Mehrpumpensystem und ein Hochleistungs-Hydraulikreservoir für verbesserte Kühlung. Schlauch- und Rohrführungen sind zugänglich und dennoch gut geschützt, um versehentliche Beschädigungen zu vermeiden. Die Trimble Ready-Option ist auf Werksbestellung erhältlich.

Das Zweigang-Lenkmodul der Dressta-Planierraupen hält die Leistung auf beiden Ketten aufrecht – zu jeder Zeit. Sie profitieren von einer erheblich verbesserten Traktion, um Lasten mühelos, schnell und reibungslos durch Kurven zu schieben.

KABINE – BEDIENERSTAND UND BEDIENELEMENTE

Die 6-seitige Deluxe-ROPS/FOPS-Kabine mit vergrößerter Glasfläche bietet eine klare und direkte Sicht auf Schild und Aufreißer. Die komfortable, schallgedämpfte Druckkabine ist ausgestattet mit:

Effizientes Umluftsystem
Klimaanlage und Heizung mit mehreren Lüftungsöffnungen
Luftgefederter Deluxe-Sitz mit verstellbaren Armlehnen. Der Sitz lässt sich um 14 Grad nach rechts schwenken, um den Aufreißer besser sehen zu können
Ergonomisch gestaltete Joystick-Steuerungen für Richtungs-, Planierschild- und Aufreißeroperationen.

ROBUSTER RAHMEN UND UNTERWAGEN

Das DRESSTA Mainframe- und Kettenrahmensystem gewährleistet eine hervorragende Maschinenbalance für Planier-, Reiß- oder Endplanieranwendungen.

Hauptrahmen – eine einteilige Schweißkonstruktion, die aus Vorderrahmen, Hinterrahmen und Ausgleichsstange besteht. Das robuste Design des Hauptrahmens absorbiert Stoßbelastungen und Torsionskräfte, um eine lange Lebensdauer zu gewährleisten.
Hochwertige abgedichtete und lebensdauergeschmierte Laufrollen
Hochleistungs-Umlenkrollen und Kettenspanner
Raupen – Hochwertige, langlebige Raupen für harte Arbeitsbedingungen;

Raupenkette – Glieder aus gesenkgeschmiedeter Stahllegierung und verstrebt, um Verdrehungen und Arbeitsbelastungen standzuhalten.
Bodenplatten – Eine große Auswahl an Bodenplattenbreiten hilft, den TD-14M Extra perfekt an alle Arten von Bodenverhältnissen anzupassen.
Dressta geschmiertes Schienensystem (LTS)
Raupenkettenführungen und Laufrollenschutz – Raupenkettenführungen gehören zur Standardausstattung und Laufrollenschutz in voller Länge ist optional.

Aufhängungssystem – 3-Punkt-Aufhängungssystem bestehend aus zwei Drehachsen und Ausgleichsstange.
